100003
Qi無線充電器隔磁片手發射端

無線充電器用磁芯參數

類別: 推薦磁芯, 無線充電器用磁片

無線充電器磁芯概要：

????????我公司的無線充電器用磁芯屏蔽片具有尺寸規格靈活定制、屏蔽效果好、導磁率高、發熱小等特點，廣泛應用在消費類電子產品上，深受客戶的青睞。

無線充電器磁芯材料特性：

特性	符號	單位	溫度	指標
磁導率	μi		25℃	1500±25%
			-40℃	1200
飽Q飽磁通密度(Hm=1000 A/m)	Bs	mT	25℃	4950
			100℃	3800
剩磁??? (Hm=1000 A/m)	Br	mT	25℃	110
			100℃	90
矯頑力 (Hm=1000 A/m)	Hc	A/m	25℃	12
			100℃	9
功率損耗(200K/100mT)	Pcv	KW/m3	25℃	≤160
			100℃	≤200
居里溫度	Tc	℃		>230℃
材料密度	dD	g/cm3		4.7

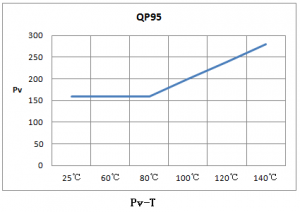

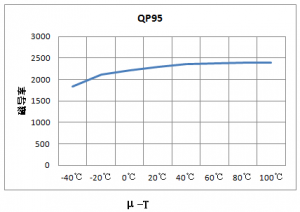

材料特性曲線：

無線充電器磁片材料特性

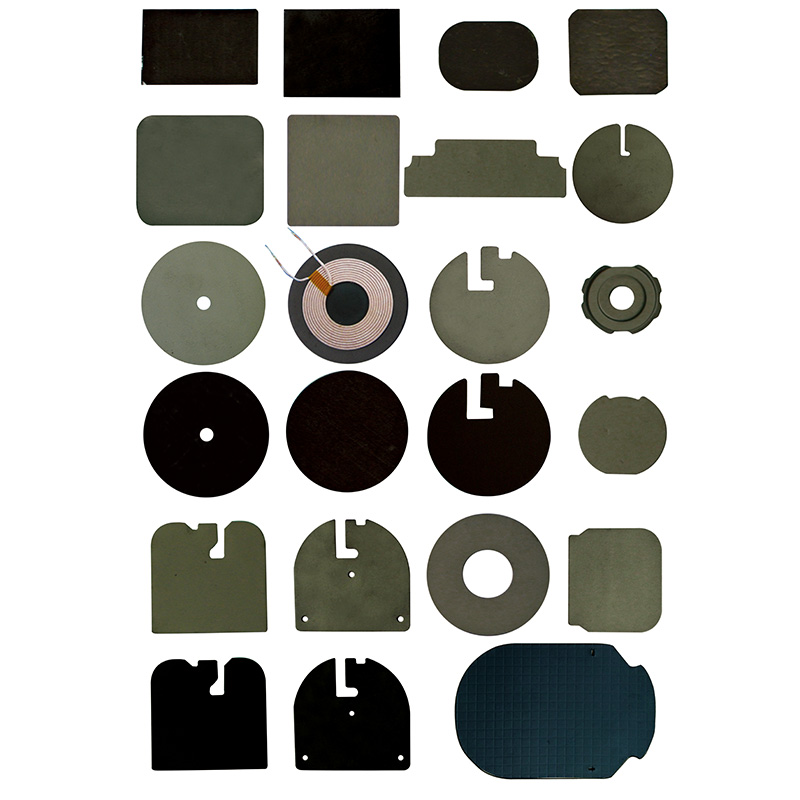

無線充電器磁芯規格：

1）、方片（FP）系列

長	寬	高	備注
15	15	0.3	軟片
46	36	0.3	軟片
48	32	0.3	硬片
48	41	0.3	軟片
50	50	0.3
55	42	0.3
55	42	0.3
70	60	0.3
85	60	0.3
110	110	0.3
48	32	0.35
36	46	0.4	軟片/硬片
37	27
48	32	0.4
73	55	0.4
42	33	0.4
35.5	40.5	0.45
48	32	0.5
40	35	0.5
38	30.5	0.5
45	5.0	0.6
50	50	0.5
58	21	0.5
120	60	0.5
130	65	0.5

83	58	1.0	橡膠軟片
83	58	1.0	硬片
47	47	1.0
50	50	1.0
65	65	1.0
51.5	51.5	1.5
50	50	2.2
75	75	2.5
53	53	2.5

2）、圓片（YP）系列

外徑	孔徑	高	備注
37	27	0.3	軟片/開槽
45	5.0	0.5	軟片/硬片
50	5.0	0.6	軟片/硬片
50	5.0	1.0	硬片
50	5.3	1.0
40	16	1.2
30		0.5	軟片/硬片
43		0.5
50		0.5

47		0.8	硬片
43		1.0
45		1.0
50		1.0
80		1.0
50		2.0

3）、特殊系列

: G25-7.5-2.3

: S7正反面

: YL51-47-1.0

: S7
